こんにちは。インテリア・建築デザイン科のもりです。
今回は、株式会社久保組さんで体験してきた測量図と縄張りの様子をお届けします。

CADで測量図面を作成

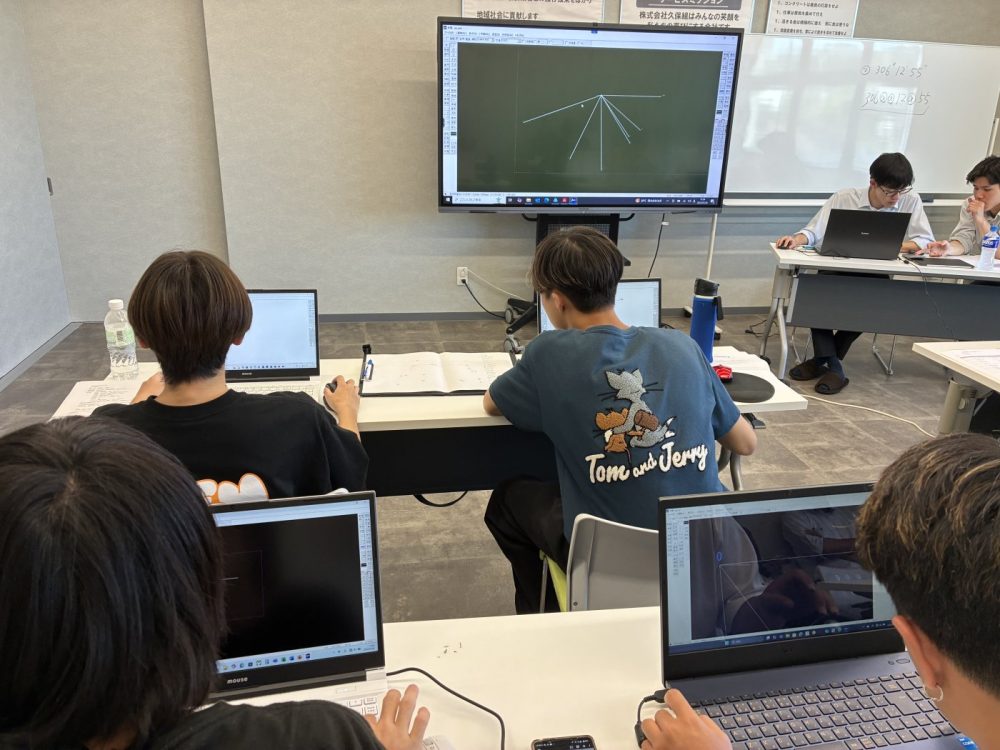

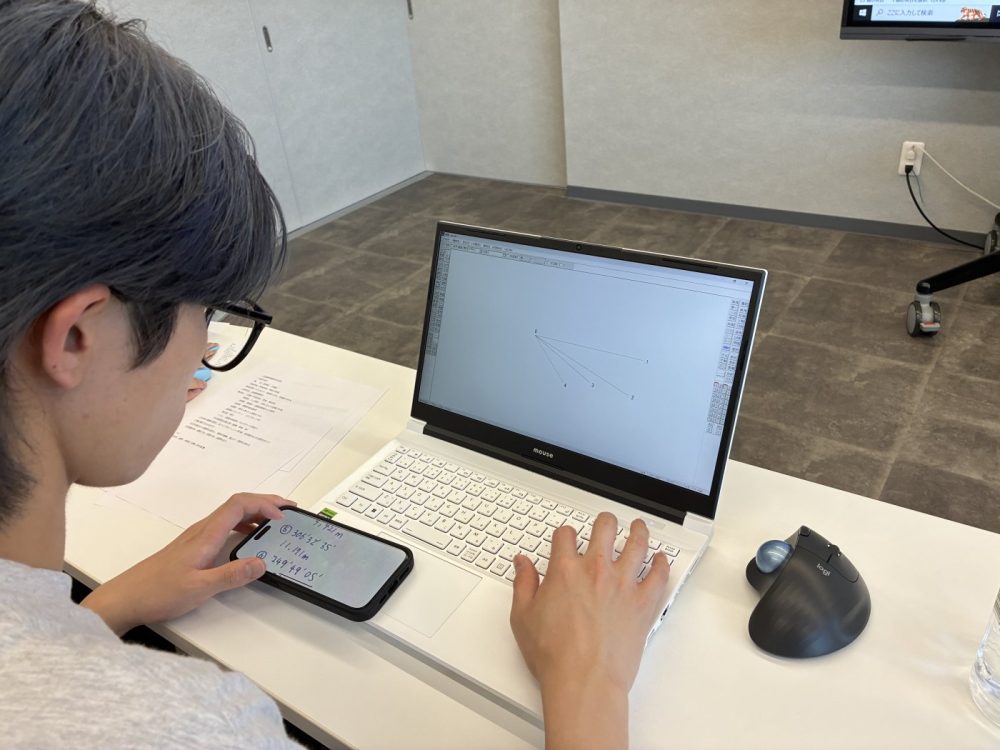

メモした測量データを元に、事務所で測量図面を作成しました。

いつも使っているJW-CADなので安心して作図ができます！

何か所か角度や距離が少しずれているところもありましたが、友達とサポートしながら完成！
ほぼ見本と同じような形で敷地図を作成することができました！

店舗兼事務所のゾーニング計画～
次に、先ほど作図した敷地図に店舗兼事務所のゾーニング計画していきます。

5人グループでどんな店舗にするか、オフィスエリアの配置をどこにするかなど考えました。

みんなで話し合い～

時々、先輩からのアドバイスをもらいながら計画を進めていきます。

大筋の計画ができたらゾーニング図をもとに配置図と平面図をCADで作成していきます。

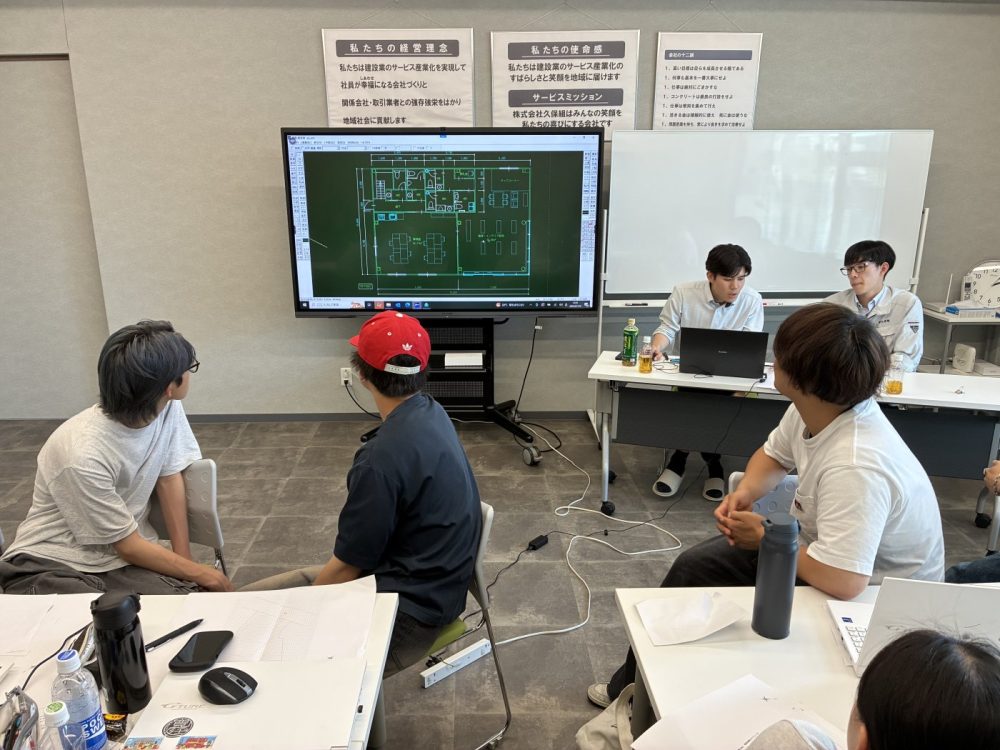

CADでの作図完成後、班ごとにゾーニングと図面を発表！！
敷地の使い方や建物の形状など各班違ったアイデアがたくさん詰め込まれていました。

縄張り作業！

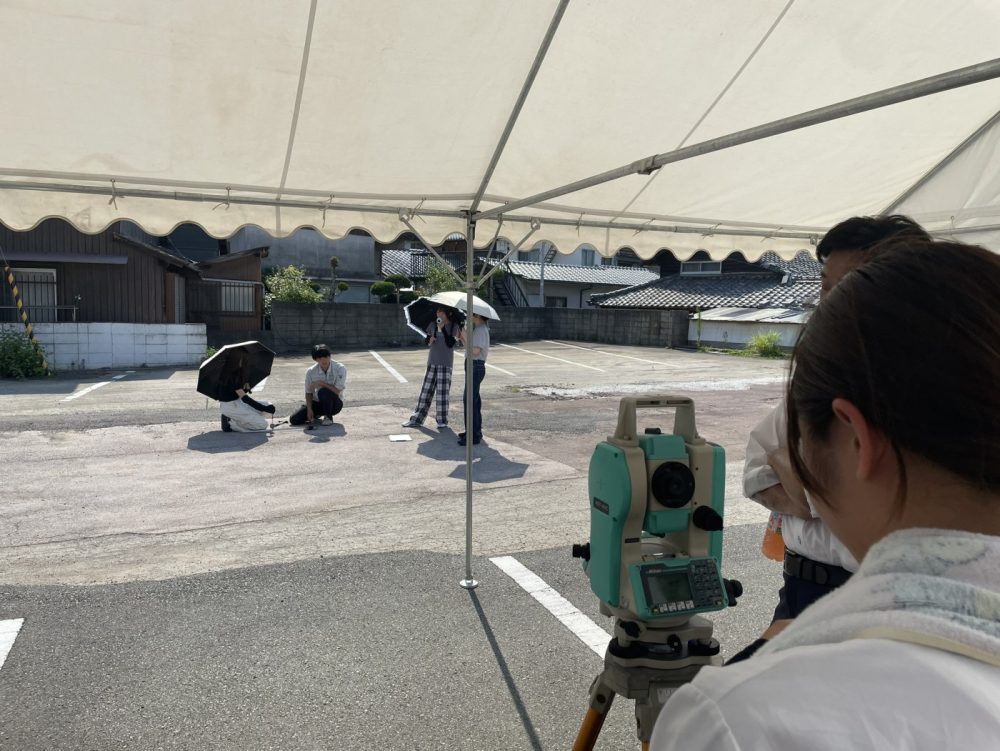

最後に、光波測量のデータをもとに縄張り作業をしていきます。
縄張りとは、図面をもとに建物の位置を地面に縄やロープでマーキングする作業です。

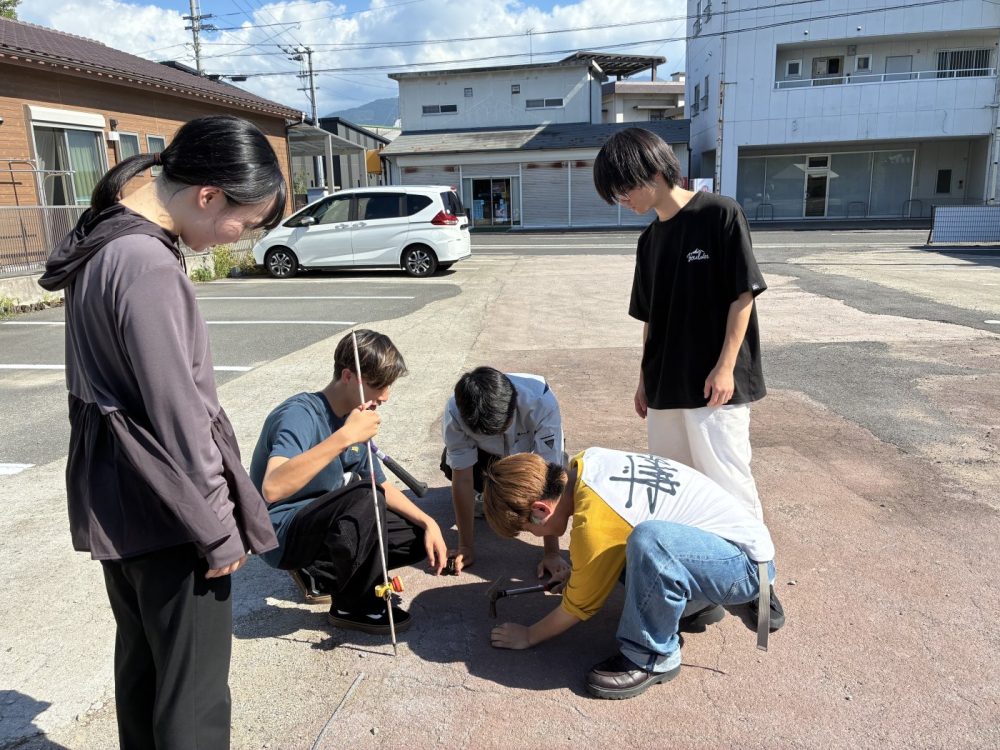

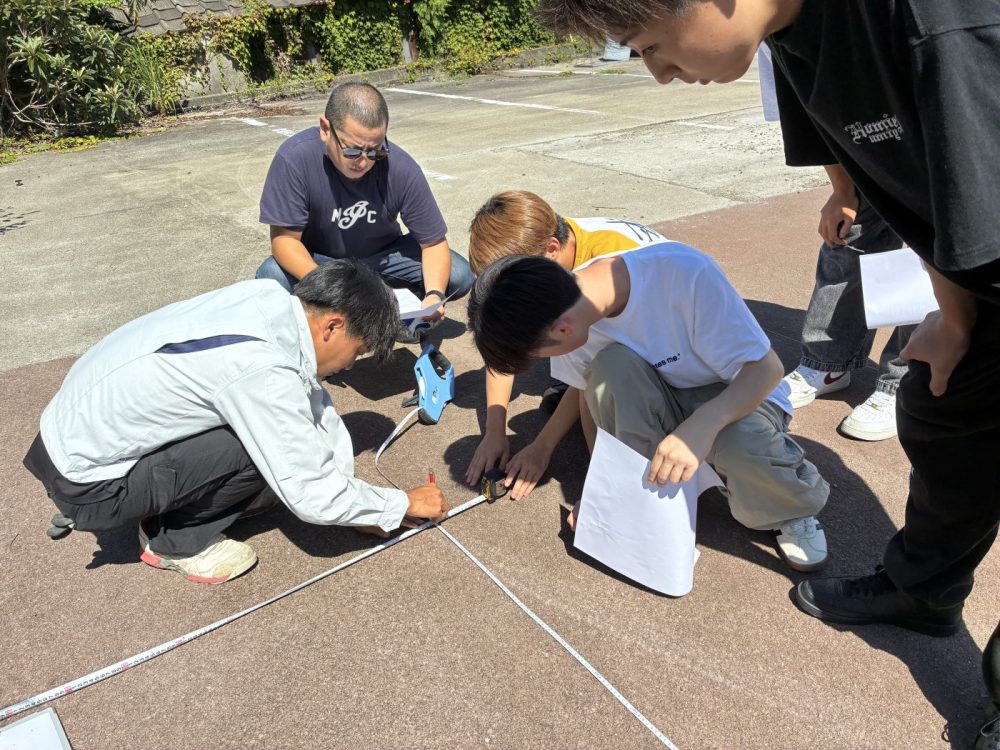

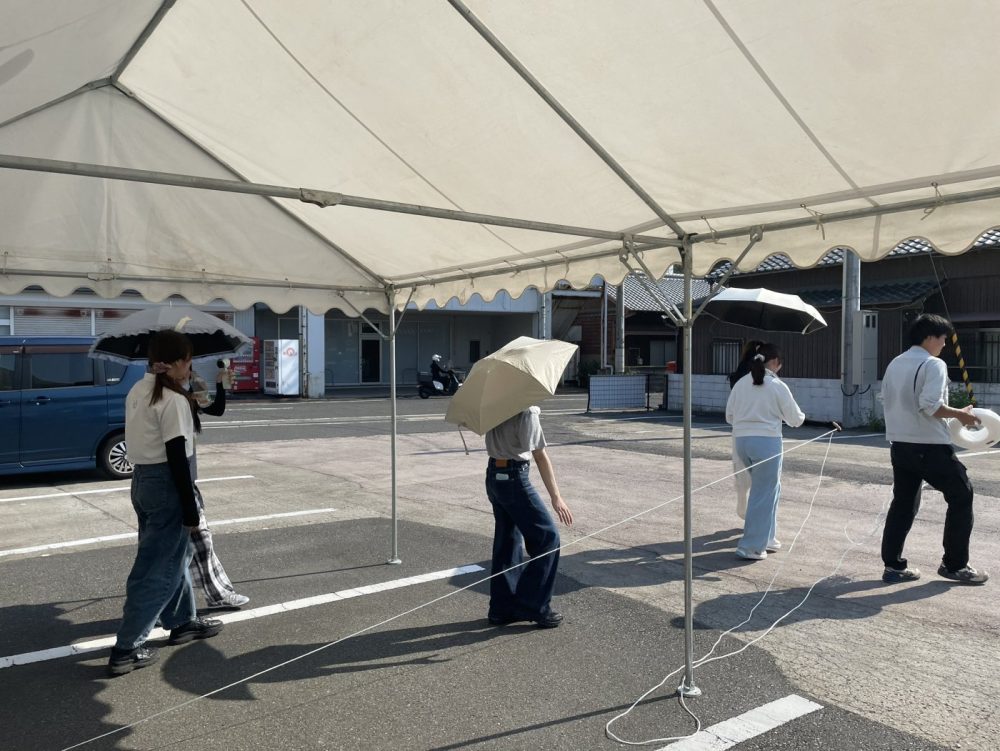

測量したポイントを基準に、建物の輪郭をロープで地面に再現しました。

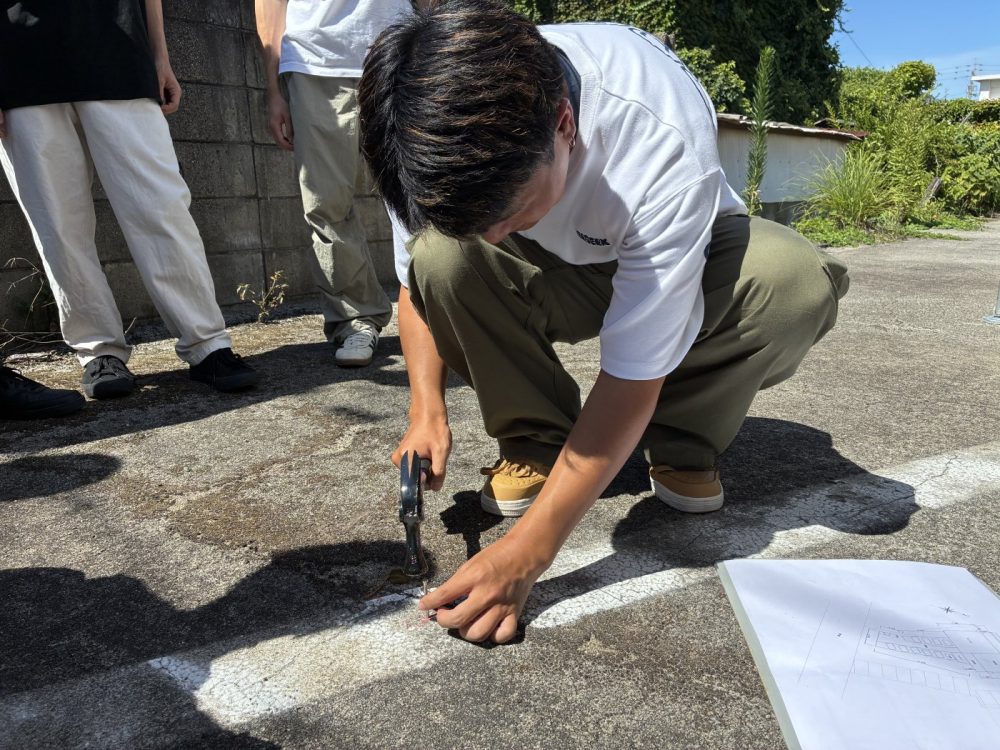

班で協力しながら、地面に杭をハンマーを使って打ち込みます。

杭があるところにロープを張って縄張りの完成！！
風が強くて縄が動いてしまったり、地面が固くて杭が打ちにくかったりと、現場ならではの難しさを実感しました。

今回のインターンシップでは、測量から設計、現場作業まで、建築の流れを一通り体験することができました。
学校で学んだ知識が実務でどう活きるのか、具体的にイメージできたのが大きな収穫です！
株式会社久保組の皆さん、貴重な機会をありがとうございました！
